Uso:

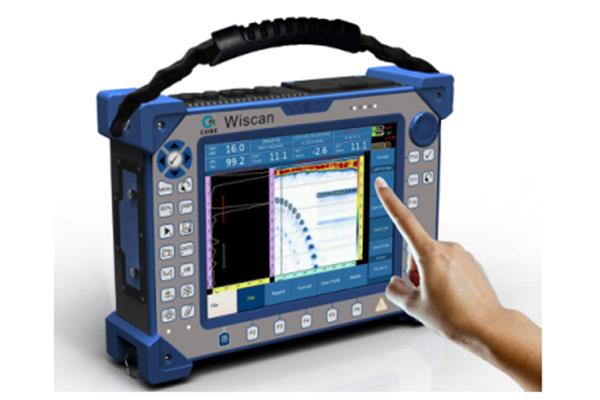

El equipo para ensayos de antenas en fase por ultrasonidos PA100 Wiscan cuenta con una gran capacidad de adaptación para que pueda ser utilizada para detectar fallas en piezas complejas como los encastres de palas de turbina. En los ensayos ultrasónicos convencionales, el ángulo acústico de la sonda tiene un ángulo simple, por lo que hay un punto ciego en la detección fallando en la operación. Cuando se trata de unidades de ensayos ultrasónicos de antenas en fase, la detección se puede visualizar. Esto hace que el detector utiliza una detección superior en que es muy útil en las industrias aeroespaciales, médicas, construcción de botes, rieles, petróleo y proyectos en acero.

Parámetros:
Monitor de resoluciones: 800*600, LCD de 10.4 pulgadas TFT-
Tamaño: 325mm*230mm*130mm
Transmisión / recepción: 32/128 unidades
Rango: 9900μs
Velocidad de sonido: 635-15240m/s
Modo de detección: PE/PC
Voltaje: 50V/100V
Modo de pulso: onda cuadrada negativa
Ancho de pulso: 30-500ns
Tiempo de subida: <8ns
PRF: 20KHz
Demora: 10μs/2.5ns
Amortiguación: NA
Ganancia: 0-80dB
Ancho de banda: 0.5-15MHz
Impedancia: 200Ω
Capacidad de entrada: 60pF
Retraso de recepción: 10μs/2.5ns
Rango de muestra: 100M
Resolución ADC: 10bit
Largo máximo A de detección: 8192
Número de focos: 1024
Tipo de focos: profundidad, distancia de camino sónico, plano de proyección, plano focal, automático
Detección de onda: FW/HW+/HW-/RF
Sincronización: Pulso de inicio o entrada

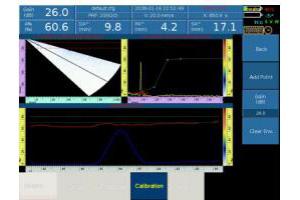

Tipo de escaneo: lineal/en abanico/ estático/ en profundidad

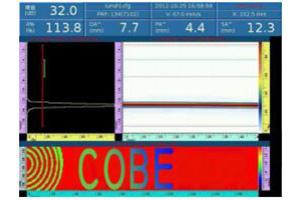

Visualización: A/B/C/S
Unidad de detección: mm, pulgadas
Puntos DAC : 16
Puntos TCG : 16
Rango dinámico: 40dB
Máxima inclinación de ganancia: 20dB/μs
Umbral de entrada: A/B/I
Valor de umbral: 0-98%
Disparo de ingreso: Válvula de pico, borde frontal
Almacenamiento de información: Unidad de memoria de conexión
I/O interfaz: USB (3), Ethernet (10/100M), salida de video (DVI/VGA compatible), codificador de soporte
Fuente: DC alimentación, voltaje: 15VDC 4A
Batería: batería de litio
Peso: 4.5Kg (sin batería).

Características:
Este equipo es un detector ultrasónico de antenas en fase desarrollado de forma independiente por COBE. Es universal, cuenta con un gran rendimiento haciendo foco en la practicidad y avance. Posee el hardware más actualizado y plataforma de software para que la velocidad de computarizado y el rendimiento general se incrementen. Mientras tanto, la interfaz es muy amigable, y la operación es simple y conveniente.

Más detalles
1. Botones hotkey, botones universales para que la operación sea simple y conveniente.
2. Equipado con un LCD color de 10.4 pulgadas con gran pantalla y alta luminosidad.
3. Dos baterías seguras para el medioambiente de litio. Hace que la carga sea segura.
4. Interfaz de comunicación USB, RJ45, VGA, C5, BNC, LEMO con la sonda
5. El detector está diseñado con la combinación de operación ergonómica y trabajos aéreos.
6. A prueba de agua, no se astilla, a prueba de polvo.
