Uso:
El detector portátil de fallas en costuras de soldaduras está diseñado para la detección de defectos con gran velocidad y precisión. Luego de la detección, la unidad evalúa los defectos encontrados:
1. Comprueba los componentes de las aeronaves como la aleación de la estructura, la estructura, aspas, cubo de ruedas, tren de aterrizaje.
2. Detecta quiebres en las superficies internas de los remaches y orificios de tornillos con o sin los tornillos.
3. Detecciones en componentes metálicos de diferentes usos industriales incluyendo equipos de energía nuclear, maquinaria aeroespacial, motores para trenes, equipos eléctricos, máquinas petroquímicas, y automóviles.

Parámetros del sistema
CPU: ARM11 procesador integrado 32-bit 500M
Sistema operativo: Linux 2.6
Almacenamiento interno: 256M
Tarjeta SD externa: 8G
Interfaz USB: velocidad 12M/S USB-2.0 (Host/Slave)
Codificador: 1024 pulsos/ giro resolución 0.1mm
Lenguaje: Chino, Inglés
Luminosidad de LCD: 1-8 niveles

Parámetros de detección
Número de frecuencia de detección independiente: 2
Frecuencia: 1KHz~1000KHz, cada: 0.1dB
Ganancia: 0dB~99dB, cada: 0.1dB
Fase: 0~359°, cada: 1 grado

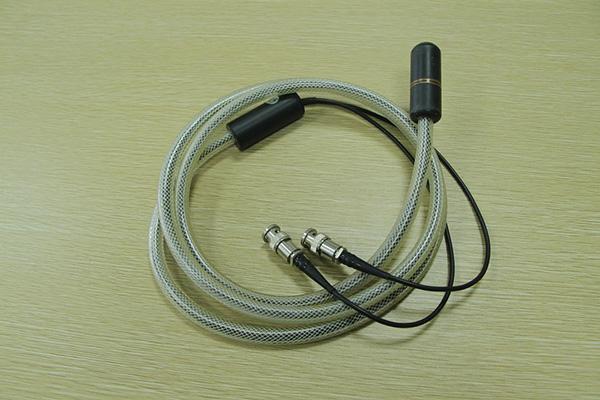

Accionamiento de sonda: Vpp=1~8V
Impedancia de sonda: 50Ω, 100Ω
Ajuste de ganancia de X e Y: Y/X= 0.1-10
Curva de calibración: amplitud, fase, equivalencia
Visualización: impedancia, base de tiempo, coordenadas cartesianas, coordenadas polares
Velocidad de escaneo: 1-100 por niveles
Coordenadas centrales: X, Y regulables

Señal digital:
Filtrado digital: paso elevado (0Hz~2000Hz), paso bajo (0Hz~2000Hz)
Puntos de muestreo de filtros: 1-1024.
Banda ancha: 100Hz~10MHz
Conversión analógica/digital: 16bit 100M
Sensibilidad mínima: 1mV
Promedio en tiempo real: 2, 4, 8, 16, 32
Balance automático: equilibrio eléctrico digital.

Almacenamiento de parámetros e información:
Almacenamiento, borrado, edición de los parámetros de detección: más de 10.000 grupos
Almacenamiento, reproducción, análisis, guardado, impresión en tiempo real: 8G/24Hour
Imagen de detección: más de 10,000 grupos
Almacenamiento: memoria USB
Imprime: en línea, inalámbrico.

Sistemas auxiliares
El sistema exhibe el calendario, hora y la carga de batería en la pantalla.
Su operación es sencilla y conveniente con indicaciones en tiempo real en pantalla.
Podrá visualizar comandos y textos en forma de gráficos en línea para asistirlo.

Tamaño y apariencia
Largo X ancho X alto: 210mm X 60mm X 130mm
Monitor: resolución 640 X 480 LCD TFT de 5.7 pulgadas, color
Peso: 2Kg(incluyendo batería)
Interfaz: LEMO-6 LEMO-15 DB-25
Batería de litio: 12V 3000mAH
Temperatura: -20℃~50℃

Características:

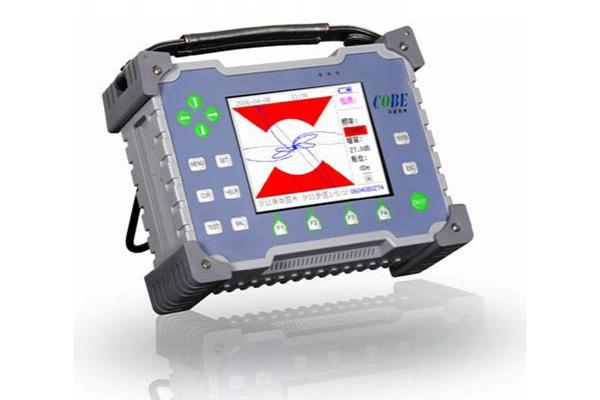

El detector de fallas portátil para costuras de soldaduras ETP0202 es una unidad valiosa que utiliza electromagnetismo para detectar fallas en componentes metálicos. Fue desarrollada por los ingenieros de COBE para solucionar los inconvenientes que se presentan con las unidades ultrasónicas que complicaba las operaciones y no eran confiables. Esta nueva unidad es apta para detecciones rápidas y no requiere que la superficie esté impecable para lograr los resultados deseados. La alta sensibilidad y precisión de este detector de costuras es inigualable y se puede equipar con unidades inteligentes para mejorar la eficiencia y velocidad en la detección.

Los parámetros tecnológicos de este detector, como la frecuencia, ganancia, posición de fase, pueden pre determinarse por el operador de acuerdo con la tarea. Durante la prueba, puede realizar la detección en cualquier momento seleccionando los parámetros correspondientes.
