Uso:

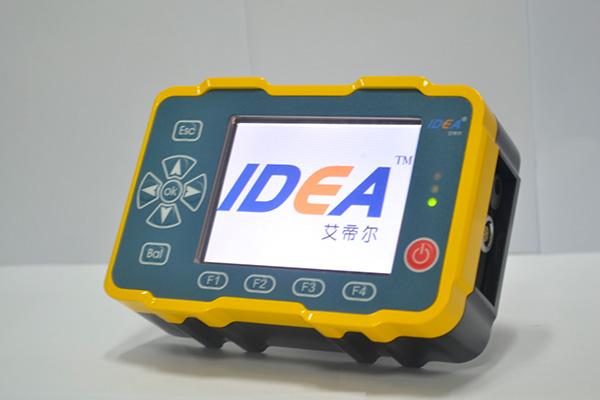

El mini detector por corriente de Foucault fue creado por COBE para localizar fallas en componentes metálicos y generar un reporte exhaustivo de forma rápida. Es apto para todo tipo de ensayos por corriente de Foucault. A demás de detecciones convencionales digitales por frecuencia simple o doble, este detector también mide la conductividad y espesor. Es compatible con las inspecciones de aplicación militar, aeroespacial, metalúrgica y automovilísticas.
Objetos de aplicación:
El mini detector por corriente de Foucault es apto para los siguientes usos:
1. Detección de fallas en partes de aeronaves con estructura de aleación metálica., estructuras, aspas, cubos de ruedas y tren de aterrizaje.
2. Detecta quiebres en las superficies internas de los remaches y orificios de tornillos con o sin los tornillos.
3. Detección en estructura de múltiples capas, piel de aluminio y juntas de las y fuselaje y otras partes de aeronaves,
Parámetros de detección
Número de frecuencia de detección independiente: 2 canales de frecuencia simples (frecuencia de detección: 1)
Frecuencia: 50Hz~1MHz, cada 1Hz
Ganancia: 0dB~85dB, cada 0.1dB
Fase: 0~359°, cada 1grado
Numero de unidades inteligentes de mezcla: 1

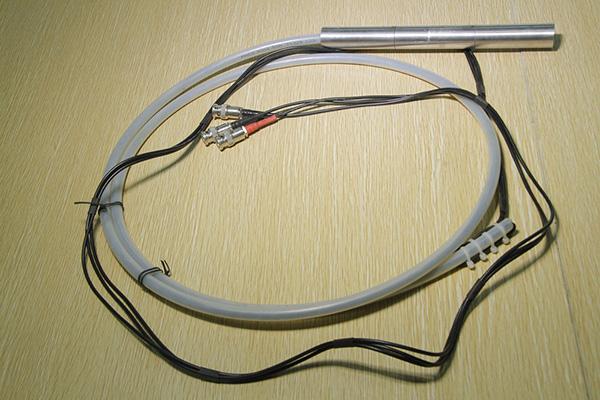

Accionamiento de sonda: Vpp=1~8V
Impedancia de sonda: 50Ω 100Ω
Ajuste de ganancia de X e Y Y/X=0.1-10
Curva de calibración: amplitud, fase, equivalencia
Visualización: impedancia, base de tiempo, coordenadas cartesianas, coordenadas polares
Velocidad de escaneo: 1-100 grados
Coordenadas centrales: X, Y regulable
Señal digital:
Filtrado digital: paso elevado (0Hz~2000Hz), paso bajo (0Hz~2000Hz)
Puntos de muestreo de filtros: 0-500
Banda ancha: 100Hz ~ 10MHz
Conversión analógica/digital: 12bit 80M
Sensibilidad mínima: 1mV
Promedio en tiempo real: 2 4 8 16 32
Balance automático: equilibrio eléctrico digital.
Tamaño y apariencia
Largo X ancho X alto: 160mm X 100mm X 60mm
Monitor: resolución 320 X 240 LCD TFT de 3.5 pulgadas, color
Peso: 1.2Kg(incluyendo batería)
Interfaz: LEMO-6 LEMO-15 DB-25
Batería de litio: 12V 3000mAH
Fuente: 110V/60hz 220V/50hz
Temperatura: -20℃~50℃
Características:
El mini detector por corriente de Foucault es muy efectiva para mediciones de espesor como también para ensayos de conductividad.
Cuenta con interfaz en chino e inglés, es intuitivo y simple de operar para cumplir con los requisitos del cliente de diferentes países.
ETP01 utiliza una tecnología fusionada entre ARM y DSP de forma que mejore la velocidad de procesamiento, velocidad y precisión de detección.
